控制器固件升级方法 | |
适用产品 | GCN400A/GCN400A-S/GCN800A/GC400A-PCIE/GC800A-PCIE |
功能步骤 | 打开GCS工具,电脑与控制器正常通讯的情况下,固件升级方法如图1,点击参数->固件升级。
图1 固件升级方法 点击“固件升级”->“升级文件”,选择提供的固件,点击“升级”,升级固件成功显示如图2。 图2 升级固件成功 断电控制器,再次上电控制器。再次确认固件已更新,打开GCS工具,查看固件信息如图3。 图3 查看固件信息 对比红色框中的信息与升级前的信息,确保固件升级无误 |
说明 | 以上步骤未能完成升级,查看固件升级失败文档; |
固件升级失败 | |
产品型号 | GCN400A/GCN400A-S/GCN800A/GC400A-PCIE/GC800A-PCIE |
系统平台 | XP/WIN7/WIN10 |
问题原因 | (1)固件版本和硬件版本不匹配; (2)GCS工具为老版本; (3)网络不稳定,网线接口松动; (4)控制器未启动; |

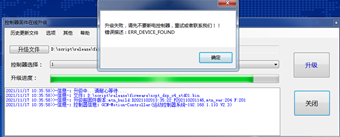

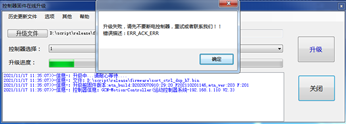

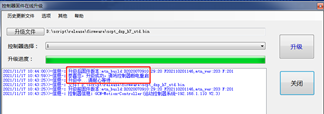

解决方法 | 固件升级失败提示窗口显示如图1和图2 图1 固件不匹配或控制器未启动导致失败 图2 网络不稳定导致失败 (1)首先使用GCS工具查看当前控制器的版本,连接控制器,点击“控制器信息”如图3,把当前控制器信息发给对接人员确认,确保固件和控制器是匹配的。如升级DSP固件,则图3红色方框显示的D2021102013...要与升级前不同;如升级FPGA固件,则图3红色方框显示的F202110201146要与升级前不同,才能确保升级成功,注意升级固件完成后,断电重启再查看。 图3 控制器信息 (2)联系相关人员,更新最新版GCS; (3)检查网络,接线,尝试重新连接控制器; (4)升级过程出现升级失败时,查看控制器STS状态灯是否为1秒闪一次为正常,若不是,则重新上电控制器再次固件更新。 |
说明 | 原因和方法序号对应;以上未能解决问题,请联系我们。 |
