如何正确安装驱动&连接控制器
01GC系列插卡型控制器驱动安装步骤
适用产品:GC400A-PCIE/GC800A-PCIE

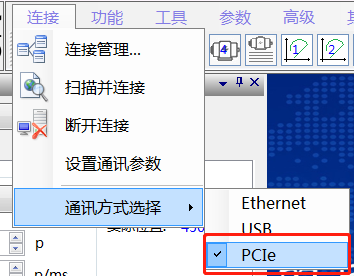

安装步骤 | ① 电脑关机状态插上PCIE卡,开机后,打开路径“PCIE系列光盘资料2021\PC Base开发资料\PCIE驱动\高川PCIe卡驱动安装管理工具”双击DriverInstall.exe,出现PCIE控制器驱动安装界面如图1所示 图1 PCIE控制器驱动安装界面 点击Install(安装)->下一步->完成。如图 图2 设备驱动安装向导界面 从设备管理器中查看PCIE卡安装的驱动如图2 图2 PCIE卡安装的驱动 ② 测试,保证物理连接良好情况下,打开GCS.exe进行连接,通讯方式选择如图 再点击连接即可。连接成功说明驱动安装完成。 |
问题原因 | (1)PCIE卡没插好导致硬件信息传递出错 (2)金手指接触不良 (3)PCIE卡被占用,安装后还是黄色感叹号 (4)接口冲突 (5)杀毒软件把某些驱动文件删除 |
解决方法 | (1)检查PCIE卡与插槽贴合情况,建议重插或换一插槽试试 (2)把PCIE卡拔下,用橡皮擦下;更换卡槽试试 (3)电脑关机,把PCIE卡拔出来,处理一下灰,然后再插进去 (4)更换插槽;把其他PCIE插槽的卡先拔出,仅插入我们PCIE卡安装驱动 (5)把杀毒软件退出,重新解压给予的安装包再次安装 |
说明 | 原因和方法序号对应;以上未能解决问题,请联系我们 |
02GCN系列网络型控制器连接步骤
适用产品:GCN400A/GCN400A-S/GCN800A

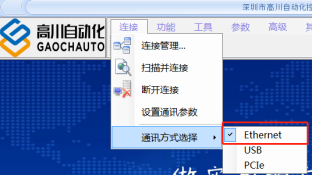

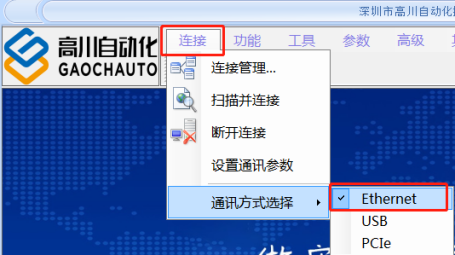

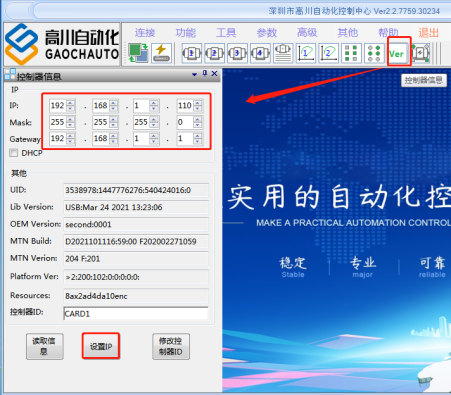

连接步骤 | 图1.1 电脑IP设置 图1.2 设置连接方式 |
问题原因 | (1)网线,端口物理连接不好; (2)电脑与控制器IP不在同一个网段; (3)不确定产品的使用IP; (4)GCS.exe的连接方式不是Ethernet; (5)恢复出厂设置重置控制器IP; |
解决方法 | 设置的IP与控制器同一网段即可,一般设置前半部分相同 即192.168.1.*两者相同(控制器默认IP为192.168.1.110) (5)给控制器上电前,用一根小针,插进以太网口旁边标注有RST的小孔,如图红色框中区域 摁着按键不松开,然后给控制器上电,此时看到STS灯常亮,以太网口灯全灭,摁住10秒后,以太网上的灯正常亮起,即可松开小针,恢复出厂完成。控制器默认IP为192.168.1.110; |
说明 | 原因和方法序号对应;以上未能解决问题,请联系我们 |
03通过USB连接GCN系列控制器
适用产品:GCN400A/GCN400A-S/GCN800A

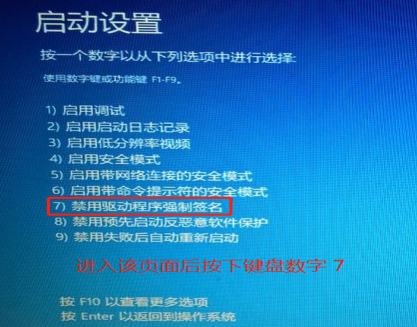

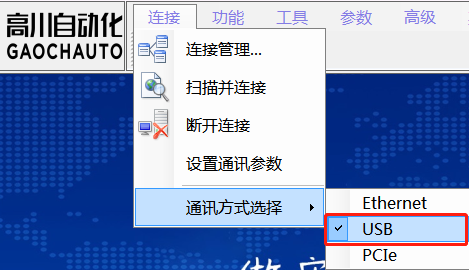

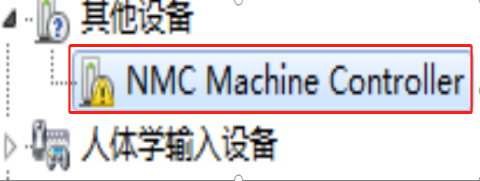

安装步骤 | 确认USB物理连接完好,首先进行驱动安装,WIN7与WIN10系统的驱动安装如下:(1)WIN7:打开设备管理器,可以查看控制器USB端口如图1所示,端口显示位置可能有区别,注意观察名字。 图1 控制器USB端口 图2 控制器USB驱动 图3 驱动安装成功 图4 所有设置 图5 立即重启 图6 禁用驱动程序强制签名 注意:如果永久禁用驱动签名验证找不到选项,尝试以下方法,在桌面上新建一个txt文档,打开后将以下文字复制粘贴进去: @echo off pushd"%~dp0" dir /bC:\Windows\servicing\Packages\Microsoft-Windows-GroupPolicy-ClientExtensions-Package~3*.mum>List.txt dir /b C:\Windows\servicing\Packages\Microsoft-Windows-GroupPolicy-ClientTools-Package~3*.mum>>List.txt for /f %%i in('findstr /i . List.txt 2^>nul') do dism /online /norestart/add-package:"C:\Windows\servicing\Packages\%%i" pause 其他根据WIN7操作步骤即可成功安装驱动。 (2)打开GCS.exe,设置USB连接方式如图7所示,设置完成重启,即可成功连接控制器。 图7 USB连接方式 |
问题原因 | (1)电脑USB接口有问题 (2)USB传输线有问题 (3)控制器USB接口问题 (4)电脑系统问题 |
解决方法 | (1)尝试更换其他的USB接口 (2)尝试使用另外USB传输线 (3)尝试更换控制器测试 (4)尝试换一台电脑测试 |
说明 | 原因和方法序号对应;以上未能解决问题,请联系我们 |
